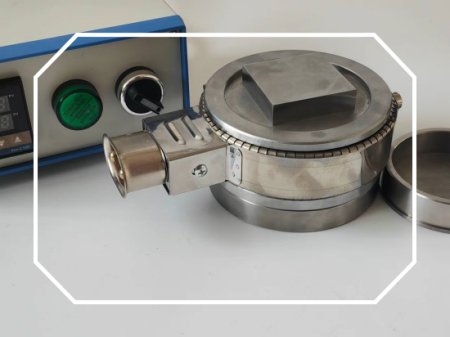

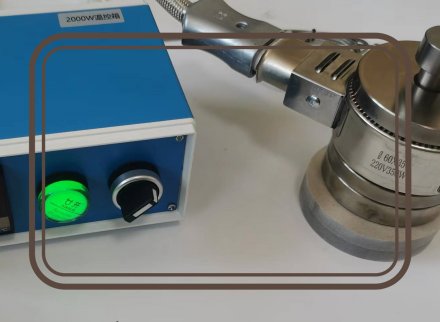

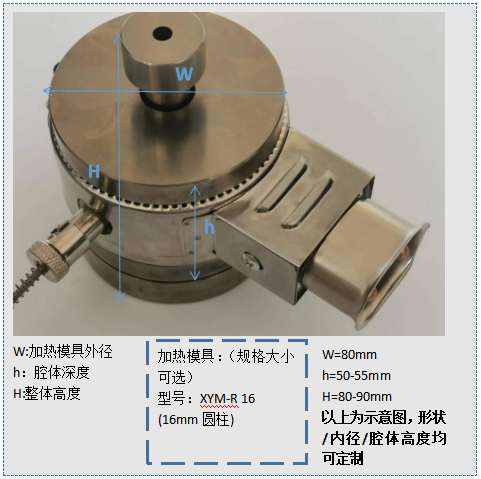

XYM-R型數顯溫控熱壓模具

一．簡介

    該模具采用耐熱合金工具鋼制作，標準款長期使用時溫度≤300℃，切勿超過350℃，另有高溫款最高可承受600℃，由智能數顯溫控儀控制加熱。儀器調節方便，操作簡單，質量可靠穩定。是各大科學院校研究所實驗室的必備配套非標設備，適用于化工，醫藥，超導，陶瓷，建材等科研實驗。

粉末或顆粒加壓加熱后成型，密度均勻且增大，含氣量減少，分子表面相互之間的聚合力加強，成型后不易破碎，利于分析，切割，燒結，保存等優點。

另有XYM-RP電加熱平板模具XYM-RP 90/120等配合壓片機進行平板加熱，適用于薄膜、片狀材料等的加熱壓樣。

二．技術參數

1.模芯材質：耐熱模具鋼

2.模具硬度：HRC＞60

3.工作電壓：220V

4.加熱功率：800-2000W（根據模具規格調整）

5.工作溫度： 標準款 常溫---300℃（不要超過350℃）

        超高溫 常溫--600℃（高耐熱耐壓模具鋼）

6.溫度最小示值:1℃

7.溫控精度：1%+1、0.5%±1、0.2%± 1三檔

8.控溫器工作環境：0 ~50℃，相對濕度35%~85%RH,無腐蝕性及無強電磁場輻射場合

三．使用方法

1.將模具按常規裝填好粉末樣品，放入壓片機平臺上，注意下面墊上隔熱墊。

2.將連接線雙孔插頭插入模具接口，另一端的連接線插頭（兩根）分別插入數顯溫控儀后面的4芯插座，并將鎖母擰緊，注意插入時一定是斷電狀態。

3.將熱電偶傳感器一端插入模具測溫孔中，并鎖緊傳感器插頭，另一端兩根傳感器的信號線連接到控制器后面接線柱上，注意將兩種同顏色的信號線接到同顏色的接線柱上。

4.將控溫器電源線的三角插頭插入220V電源插座。（必須有地線）

5.打開電源開關，開關上指示燈亮，按set鍵設定加熱溫度，用上下鍵調整后再按set鍵確認即可。（參看智能PID溫度調節器使用說明書）開始加熱加壓，剛開始加熱時由于模具由冷態升至高溫，因為熱容量因素，溫度傳導有梯度，停止加熱后溫度仍會有一微量沖高現象。室內壞境的變化，空氣的對流，恒溫會略有誤差。隨著幾次超調逐漸平衡，需在實踐中摸索體驗。（每當改變設定溫度時，PID參數請注意不要隨意調整）

四．注意事項：

1.由于是高溫加熱模具，金屬表面?zhèn)鲗岷芸?，所以操作時請務必小心防止燙傷（操作時務必帶上隔溫手套進行加熱模具操作），在關閉儀器后，模具仍需冷卻一段時間，不要誤觸摸。

2.加壓載荷大小由樣品面積確定，一般＜20KG/mm2。溫度超過250度時應適當減小壓力。

3.在高溫狀態下，金屬容易被氧化，所以使用環境和壓樣要保持干燥，壓樣完畢后等溫度降低后清潔腔體和壓柱部分，清潔干凈后干燥保存，可以涂抹機油或者工業黃油進行保存。
