JFL-200,JFL-300超聲測厚儀
JFL-200,JFL-300超聲測厚儀

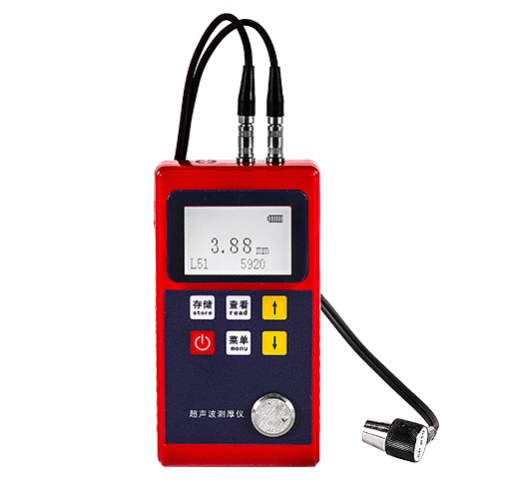

超聲波測厚儀JFL-200(塑料殼)/300(金屬殼)
概述
采用超聲波測量原理，適用于能使超聲波以一恒定速度在其里面?zhèn)鞑ィ⒛軓钠浔趁娴玫椒瓷涞牟牧虾穸鹊臏y量。
此儀器可對板材和加工零件做準確測量，另一重要方面是可以對生產設備中管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度?？蓱糜谑?、化工、冶金、造船、航空、航天等各個領域。
主要功能
● 針對復合、未知材料已知厚度，反測準確聲速；
● 設置上下限公差，超過自動報警；
● 狀態提示功能。
● 聲速可調 ；
● 可存儲200-2000個數據；
● 具有儀器校準功能；
● 具有耦合狀態提示功能；
● 有高亮度LED背光顯示，方便在光線昏暗環境中使用；
● 有剩余電量指示功能，可實現顯示電池剩余電量；
● 具有自動休眠、自動關機等節電功能；
● 小巧、便攜、穩定性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
● 公制與英制可選擇。
適用材料
適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃、玻璃纖維及其他超聲波的良導體的厚度。
基本原理
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。
規格參數
項目 | JFL-200/300 |
測量范圍 | 0.75~350mm（鋼，由探頭決定）標配探頭測量范圍1-250mm |
顯示分辨率 | 0.01mm |
聲速范圍 | 1000~9999m/s |
存儲 | 200組/2000組 |
表面溫度 | -10~60℃ |
示值誤差 | ±（1%H+0.1）mm，H為被測物實際厚度 |
電源 | AA型堿性電池（2節） |
操作時間 | 約200小時 |
外形尺寸 | 130×70×25mm |
外殼 | 金屬外殼 |
重量 | 約0.2kg（主機） |
標準配置 | 主機、L51探頭、AA型堿性電池、耦合劑 |
可選配 | 探頭、耦合劑、PC通訊（300可選） |
探頭參數
名稱 | 型號 | 頻率(MHz) | 探頭直徑 | 測量范圍 | 最小管徑 | 特性描述 |
標準探頭 | L51 | 5 | 10mm | 1.0mm～250.0mm(鋼) | Φ20mm×3.0mm | 常溫使用(<60℃) |
KK探頭 | kk | 5 | 10mm | 1.0mm～350.0mm(鋼) | Φ20mm×3.0mm | 常溫使用(<60℃) |
微徑探頭 | L77 | 7 | 6mm | 0.7mm～50.0mm(鋼) | Φ15mm×2.0mm | 用于薄壁及小弧面量, 常溫使用(<60℃) |
粗晶探頭 | LZ2 | 2 | 22mm | 2.5mm～350mm(鋼) | 20 | 用于鑄鐵等粗晶材質測量,常溫使用(<60℃) |
高溫探頭 | LG5 | 5 | 14mm | 2.0～100mm(鋼) | 30 | 用于溫度小于300℃的材料的測量 |
各種材料聲速表
材料 | 聲速（m/s） |
鋁 | 6340--6400 |
鋼 | 5920 |
不銹鋼 | 5740 |
黃銅 | 4399 |
銅 | 4720 |
鐵 | 5930 |
鑄鐵 | 4400--5820 |
鉛 | 2400 |
尼龍 | 2680 |
銀 | 3607 |
金 | 3251 |
鋅 | 4170 |
鈦 | 5990 |
錫 | 2960 |
丙烯酸（類）樹脂 | 2760 |
環氧樹脂 | 2540 |
冰 | 3988 |
鎳 | 5639 |
樹脂玻璃 | 2692 |
聚苯乙烯 | 2337 |
陶瓷 | 5842 |
聚氯乙烯 | 2388 |
石英 | 5639 |
硫化橡膠 | 2311 |
聚四氟乙烯 | 1422 |
水 | 1473 |
